Обещал рассказать о наложении эмали на ордена.
Моё инженерное образование, да и опыт, больше относится к металлам, поэтому не ждите от меня квалифицированных ответов на все вопросы.
Для начала изучим технологию производства ордена ФРГ - Verdienstorden der Bundesrepublik Deutschland или проще Bundesverdienstkreuz.

Я понимаю, что большинству коллекционеров нашего форума этот орден не интересен, но я могу объяснить почему для начала выбрал его.
Во первых, я лично имел возможность наблюдать все стадии его производства.
Во вторых, я сделал много фото, которые облегчат понимание описания процессов.


Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж
1. Изготавливаем штампы:

Вырубной для заготовок креста;
Вырубной для заготовок медальона;
Основной штамп для креста;
Основной штамп для медальона;
Вырубной штамп для обрубки наплывов после штамповки - 2шт(для креста и медальона по одному).

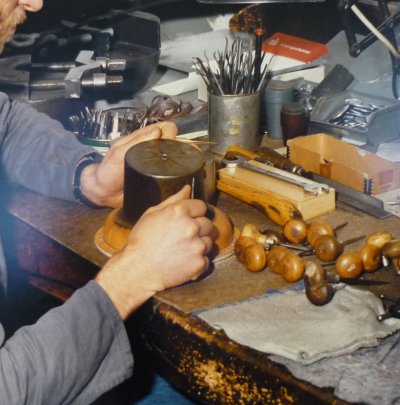

На фото режут Основной штамп для креста.


Вложения

  • BVK-1.jpg
    399.8 KB · Просмотры: 465

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

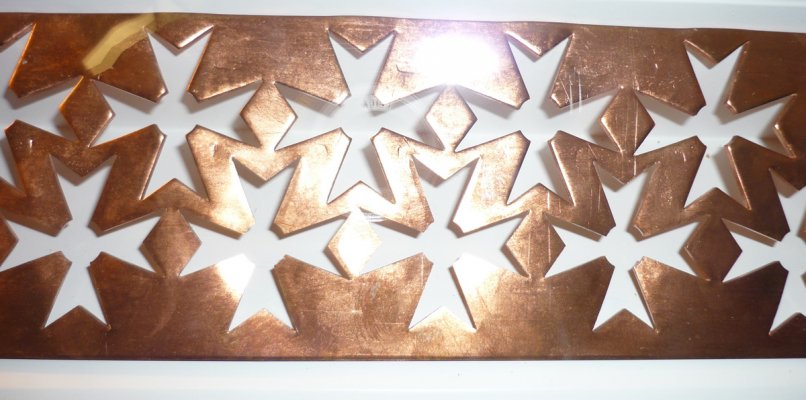

2. Вырубаем из ленты заготовки для креста.
(Аналогично для медальона).

Получается вот такая полоса отходов:


Вложения

  • BVK-2.jpg
    265.9 KB · Просмотры: 464

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

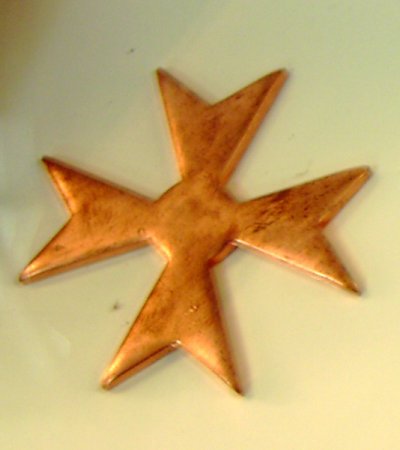

...и вот такие заготовки креста:


Вложения

  • BVK-3.jpg
    82.8 KB · Просмотры: 465

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

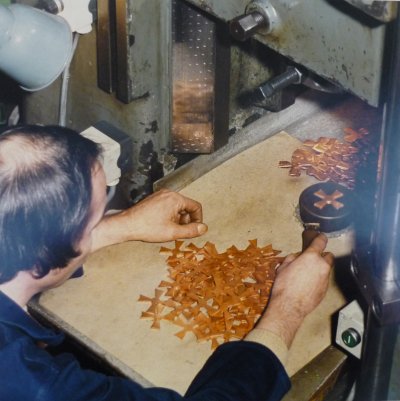

3. Заготовки креста помещаем под пресс с Основным штампом.
(Ближе к рабочему заготовки, дальше изделия после штамповки)


Вложения

  • BVK-4.jpg
    376.3 KB · Просмотры: 462

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

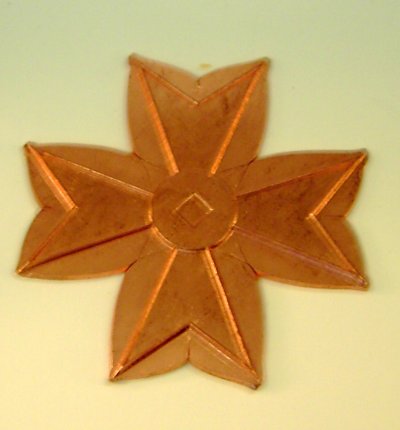

4. Изделие после штамповки Основным штампом.


Вложения

  • BVK-5.jpg
    153.3 KB · Просмотры: 476

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

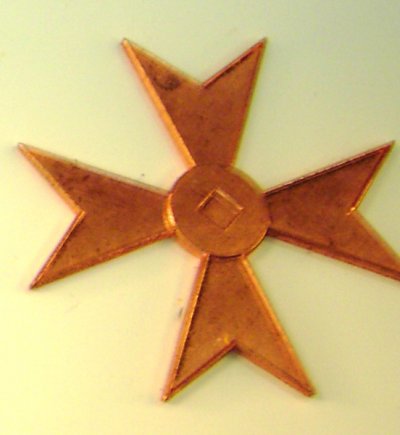

5. Вырубным штампом для обрубки наплывов убираем лишнее, получается готовое тело креста:


Вложения

  • BVK-6.jpg
    92.6 KB · Просмотры: 441

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

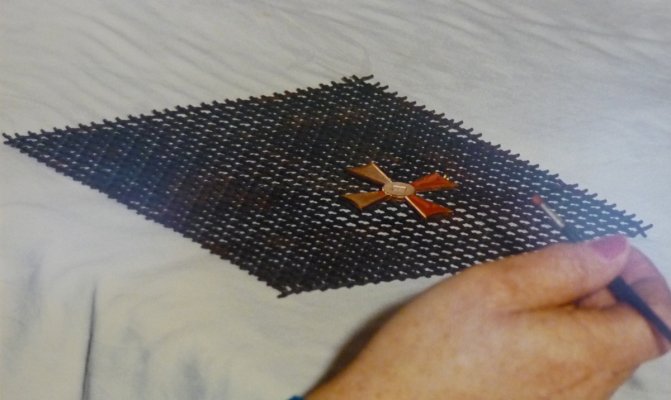

6. Готовые тела крестов раскладывают на стальные сетчатые поддоны, и фрау кисточкой наносят эмаль на лучи креста.
(Эмаль жидкая и густая.)


Вложения

  • BVK-7.jpg
    211.1 KB · Просмотры: 466

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

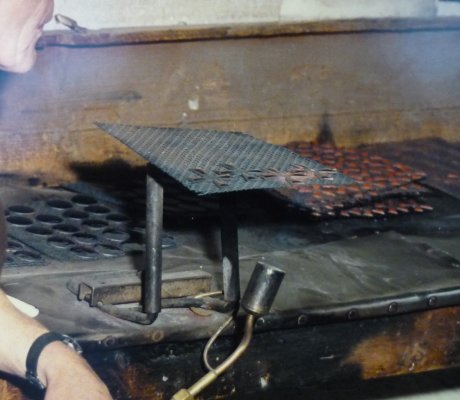

7. Потом эти поддоны с крестами попадают к дедушке с газовой горелкой.
Его функция, - разогреть кресты так, чтобы из эмали испарилась вся вода.
Если останется вода, то в эмали будут образовываться пузырьки.
Дедушка греет недолго, ровно до тех пор, пока перестанет идти пар.


Вложения

  • BVK-8.jpg
    311.3 KB · Просмотры: 445

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж
8. После этого поддон с крестами отправляется в печь для обжига.
Время и температура обжига зависит от свойств конкретной марки эмали и от её толщины.
Толстый слой эмали накладывается не за один раз, но об этом потом...


Вложения

  • BVK-9.jpg
    341.3 KB · Просмотры: 465

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

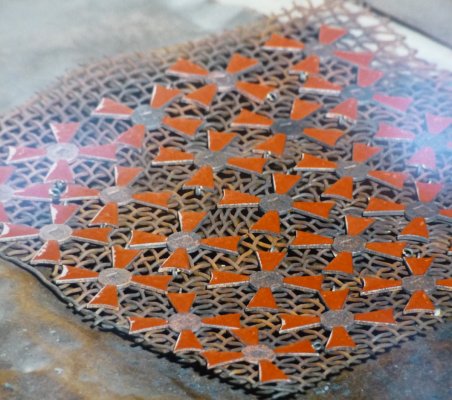

9. Горячие кресты после обжига эмали.
(Ушки крестов были припаяны до наложения эмали)


Вложения

  • BVK-10.jpg
    440.3 KB · Просмотры: 483

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

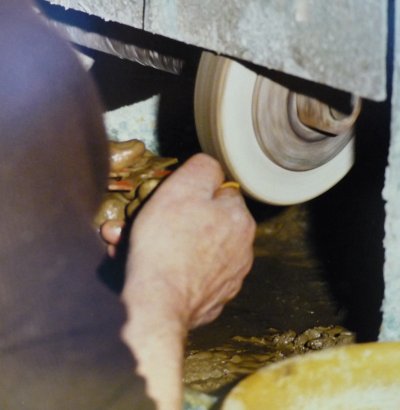

10. После обжига эмаль неидеально и неравномерно распределена по лучам креста, поэтому необходима её полировка.
Сначала грубым абразивом, потом доходят до мелкодисперсной полировочной пасты.


Вложения

  • BVK-11.jpg
    303.3 KB · Просмотры: 422

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж
11. В процессе производства, заготовки и полуфабрикаты неоднократно моются и сушатся. Особенно важны мойки перед нанесением эмали и перед гальваническим покрытием.

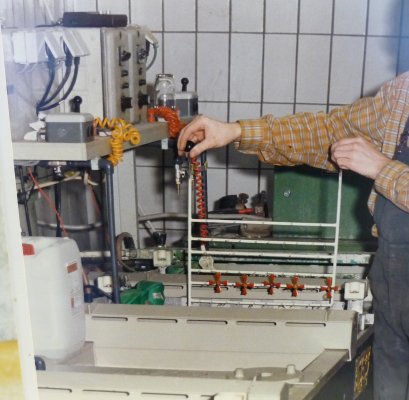

На фото кресты погружают в ванну для гальванического золочения.


Вложения

  • BVK-12.jpg
    410.9 KB · Просмотры: 416

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж
12. После гальванической ванны кресты ещё раз моют и сушат.

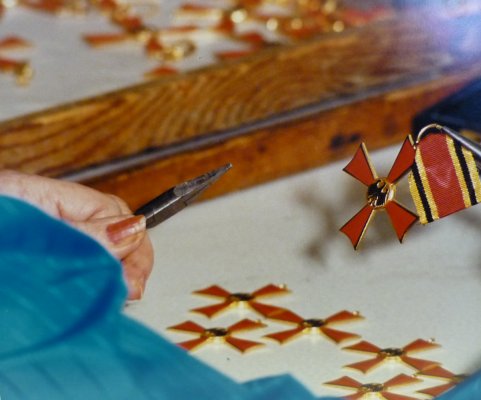

Присоединяют медальоны.(Фото нет, к сожалению)
Присоединяют кольца и ленты.


Вложения

  • BVK-13.jpg
    296.3 KB · Просмотры: 438

Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж

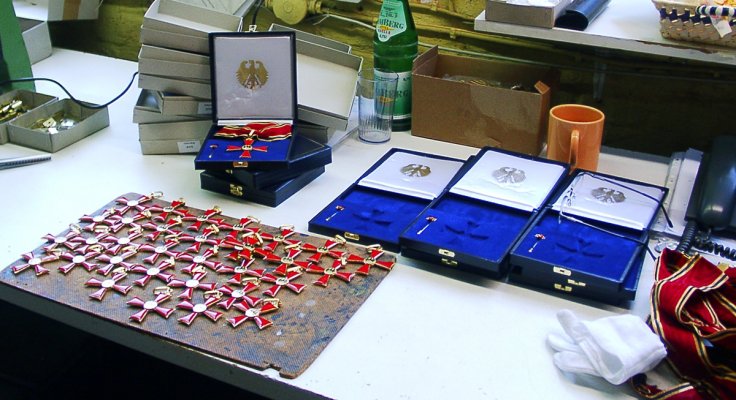

13. Дальше осталась только упаковка.


Вложения

  • BVK-14.jpg
    357.8 KB · Просмотры: 452

Железный

Модератор
Команда форума
Регистрация
1 Ноя 2007
Сообщения
3,573
Реакции
51
Адрес
Москва
Спасибо большое за эту тему.
Очень интересно! Уверен, что по этой технологии изготавливались знаки и того периода, который многих интересует.


Serj

Участник АК
Регистрация
9 Дек 2009
Сообщения
905
Реакции
24
Адрес
Красноярск
Спасибо большое Александр за интереснейшую тему ! :drinks:


Alex Ponomarev

Модератор
Регистрация
24 Окт 2007
Сообщения
27,371
Реакции
51
Возраст
55
Адрес
Воронеж
:drinks:
Если я что-то путано объяснил, спрашивайте, попробую ответить более понятно.
