Вопрос по изготовлению цинковой медали.

[Alex Ponomarev]

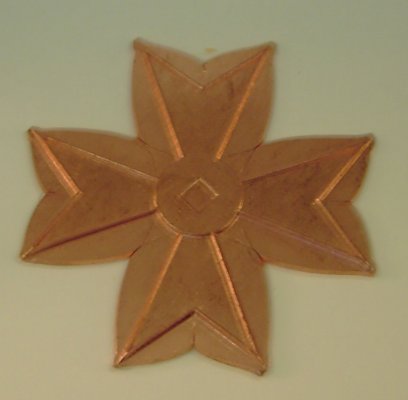

3. Заготовка после штамповки:



[Alex Ponomarev]

4. После вырубки:



[Alex Ponomarev]

Конечно у КВК2 с мечами и форма заготовки будет другая, и этап по выпиловки участков возле эфесов мечей добавляется.



[balthasar]

То что осталось на этом экземпляре уже даже не вырубали, а выпиливали.

Выпиливали - это как, лобзиком? Мне кажется был отдельный вырубной штамп.



[Alex Ponomarev]

Именно лобзиком.



[ЭДУАРД ФОНБЕРГ]

Сверлили и выпиливали лобзиком, доводили натфилем .
Видел брак с дыркой от сверла в луче . Ну не попал человек



[balthasar]

Видел брак с дыркой от сверла в луче .

Фото не сохранилось?
Как-то нелогично пилить вручную медаль с тысячными тиражами, если можно сделать вырубной штамп.
Я сам пилю лобзиком по металлу, это не такой уж простой и быстрый процесс. И на каком-то проценте крестов рука дрогнет и будет видна кривизна. Но где эти кресты?



[Alex Ponomarev]

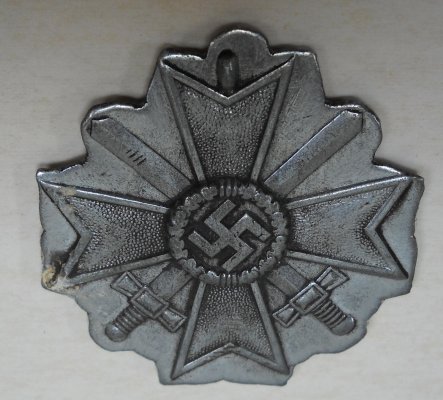

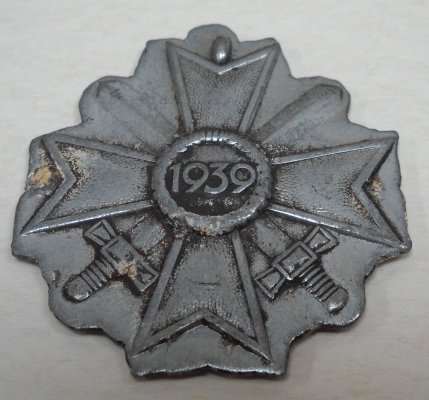

Цинковая заготовка после штамповки, перед вырубкой.



[Alex Ponomarev]

Фото не сохранилось?
Как-то нелогично пилить вручную медаль с тысячными тиражами, если можно сделать вырубной штамп....

Как раз логично.

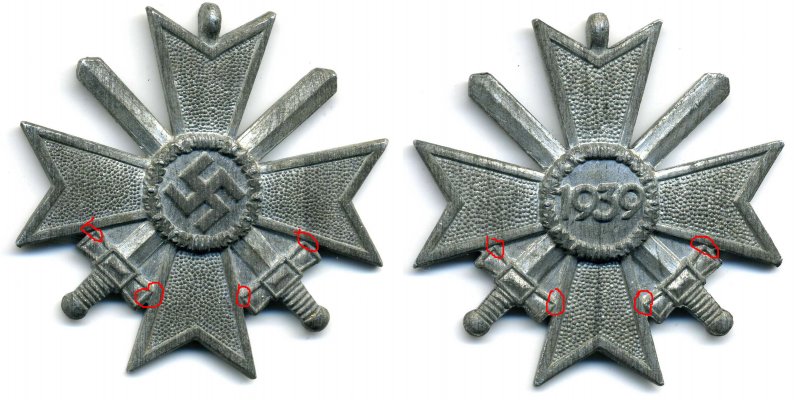

Представьте, что будет с вашей заготовкой, если по ней пройдётся такая вырубка.
В местах, где я отметил будет разрыв металла, а эфес закрутит винтом.



[ВВВ]

Как раз логично.
Представьте, что будет с вашей заготовкой, если по ней пройдётся такая вырубка.
В местах, где я отметил будет разрыв металла, а эфес закрутит винтом.

Это если за раз вырубать всё, то да.
а если дважды, вначале внутренние фрагменты, а потом внешний, то не чего не порвёт )

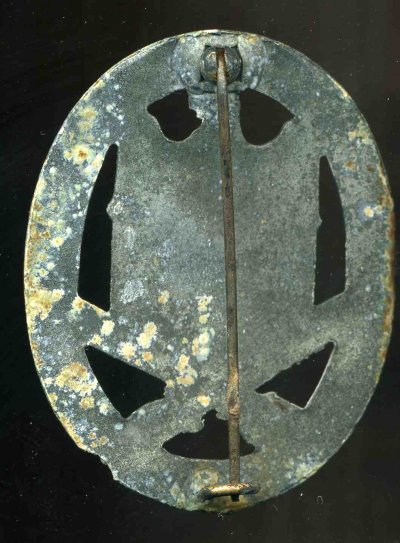

На КВК выше пропустили одну из операций, после чего доделать на штампе уже не возможно. У меня есть аналогичный брак на GAB.



[ВВВ]

ещё один пример не удачной работы одного из штампов http://www.ak-group.ru/forum/showthread.php?t=9610

по этому я и говорил в своём первом посте, что такие трещины характерны после работы вырубного штампа.



[balthasar]

Это если за раз вырубать всё, то да.
а если дважды, вначале внутренние фрагменты, а потом внешний, то не чего не порвёт )

На КВК выше пропустили одну из операций, после чего доделать на штампе уже не возможно. У меня есть аналогичный брак на GAB.

Соглашаюсь.
Видимо, пропустили операцию на моём КВК и не стали дальше доделывать. Т.к. прокат для заготовок скорее всего закупали, то данный знак не стали переплавлять, и в таком виде он дошёл до нас.



[Alex Ponomarev]

...
На КВК выше пропустили одну из операций, после чего доделать на штампе уже не возможно. У меня есть аналогичный брак на GAB.

Не факт.
У меня в наличии 7 цинковых КВК2 с мечами.
3шт. имеют вырубку в районе эфеса.
4шт. поле в районе эфеса выпилено.

Сделайте то же самое.



[ВВВ]

Не факт.
У меня в наличии 7 цинковых КВК2 с мечами.
3шт. имеют вырубку в районе эфеса.
4шт. поле в районе эфеса выпилено.

Сделайте то же самое.

Александр, давай фото посмотрим



[Alex Ponomarev]

Денис, да как я фото этих пропилов сделаю?
С увеличилкой с трудом подлазил, чтобы рассмотреть.



[Oleg62]

Про допиливание лобзиком, я тоже сомневаюсь. Ведь вырубка работает просто, знак зажимается между матрицой и пуансоном, внутри которых вырубные штоки. Вырубаются мельчайшие детали без повреждения основного изделия. Ну типа дырокола... Спецально существуют ВЫРУБНЫЕ ШТАМПЫ...



[Alex Ponomarev]

Кто сомневается, может взять горсть цинковых КВК2 с мечами и лично осмотреть.



[Alex Ponomarev]

Конечно просто, только изготовить их непросто, они намного менее долговечны и их сложно затачивать.
http://www.ak-group.ru/forum/showthread.php?t=1316
Это если мы говорим о совмещённых штампах, которые "...знак зажимается между матрицой и пуансоном..".
О вот обычный вырубной штамп не зажимает знак, поэтому возникают проблемы при вырубке "окон".



[Oleg62]

Возможно и так, Александр.



[ВВВ]

покажите хоть один квк с ручным удалением сегментов???
