Щиты, тема для глазастых

[Железный]

Предлагаю размять глаза.

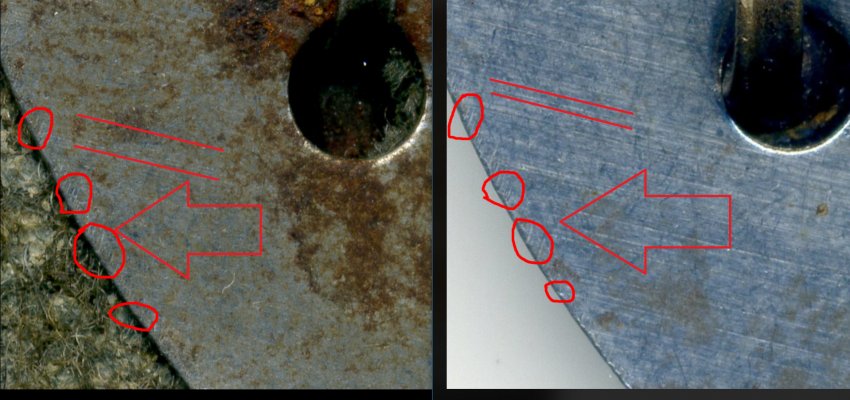

Как считаете, следы показанные на скрине могут быть от одних и тех же станков?
Параллельными указал направление движения заготовки, а стрелкой следы от вырубного штампа.



[Alex Ponomarev]

Остатки клея мешают, а так вроде получается.



[Железный]

Остатки клея мешают, а так вроде получается.

Я это тоже видел, но мне нужно было подтверждение со стороны, а-то вдруг нафантазировал сам.



[Alex Ponomarev]

И это правильно, а то часто можно увидеть то, чего нет, но очень хочется чтобы было.



[Железный]

И это правильно, а то часто можно увидеть то, чего нет, но очень хочется чтобы было.

Надеюсь, что остальные коллеги видят тоже самое, что и мы с Вами



[Alex Ponomarev]

Психиатрия отрицает массовые галлюцинации.



[Железный]

Психиатрия отрицает массовые галлюцинации.

Да, два буйных на одном форуме - перебор



[ЭДУАРД ФОНБЕРГ]

в поисках истины обрати внимание на вырубку отверстий под усы . Будешь приятно удивлен ,на разных производителях они разные а на одном в разное время они будут одинаковые с небольшими признаками .
Имея достаточно материала для исследования можно будет определять когда собран предмет и бумага часто не будет помехой.



[Железный]

в поисках истины обрати внимание на вырубку отверстий под усы . Будешь приятно удивлен ,на разных производителях они разные а на одном в разное время они будут одинаковые с небольшими признаками .
Имея достаточно материала для исследования можно будет определять когда собран предмет и бумага часто не будет помехой.

Да, Эдуард. Именно с этой стороны я сейчас и изучаю. Узнал много нового



[znachok]

в поисках истины обрати внимание на вырубку отверстий под усы . Будешь приятно удивлен ,на разных производителях они разные а на одном в разное время они будут одинаковые с небольшими признаками .
Имея достаточно материала для исследования можно будет определять когда собран предмет и бумага часто не будет помехой.

Эдуард, использование одних и тех же (одинаковых) форм для вырубки, на протяжении долгого периода времени каждым производителем?
Изготовление по своим чертежам и на своем производстве?



[Alex Ponomarev]

Но есть проблема: у одного производителя несколько вырубных штампов.
Естественно и след от каждого штампа будет уникальным и отличаться от других на этом же предприятии.



[Alex Ponomarev]

Кроме этого, нужно учитывать, что вырубные штампы периодически затачивают, опять появятся изменения следа от вырубки.



[Железный]

Но есть проблема: у одного производителя несколько вырубных штампов.
Естественно и след от каждого штампа будет уникальным и отличаться от других на этом же предприятии.

Но если на 8 из 10 мы видим одинаковый след, то мы можем провести параллель с одним производителем.



[znachok]

Но есть проблема: у одного производителя несколько вырубных штампов.
Естественно и след от каждого штампа будет уникальным и отличаться от других на этом же предприятии.

А диаметр вырубного отверстия одинаков у всех производителей?



[Alex Ponomarev]

Конечно.
Но для подтверждения выводов, нужна максимально большая выборка щитов.



[Alex Ponomarev]

А диаметр вырубного отверстия одинаков у всех производителей?

Я не проводил исследований по этому вопросу.



[znachok]

Александр, а в Вашей картотеке возможно имеется снимок такой формы ?!
Просто хочется понять, что она из себя представляла и как происходила заточка ?



[Alex Ponomarev]

Александр, а в Вашей картотеке возможно имеется снимок такой формы ?!
Просто хочется понять, что она из себя представляла и как происходила заточка ?

Обычные вырубные штампы я не фотографировал, слишком банально - "папа-мама".

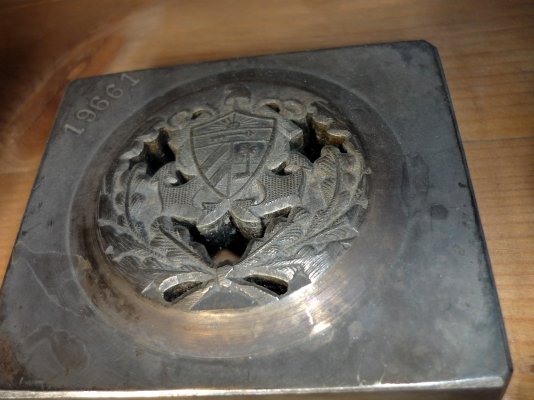

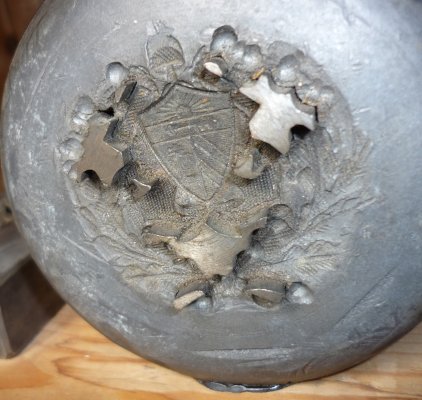

Вот фотографии совмещённого штампа - "штамповка-вырубка", для центра пряжки какого-то Уругвая.
Хорошо видны режущие кромки и ответные отверстия.
Пряжка изготавливалась в Люденшайде, уже после войны.



[znachok]

Спасибо Вам за снимки
Мне думается, что важную роль при формировании вырубного отверстия имел материал (марка стали, сплав) из которого изготавливались как режущий инструмент так и пластина



[znachok]

Как Вы считаете?
