Щиты, тема для глазастых

[Alex Ponomarev]

Об этом я тоже думал, но тогда надо или вертеть пластину или два вырубных иметь.

Вертеть полосу сложно, но возможно, двойной вырубной штамп в один пресс поместить, тоже возможно. Главное, как материал и время больше экономится.



[Железный]

Вертеть полосу сложно, но возможно, двойной вырубной штамп в один пресс поместить, тоже возможно. Главное, как материал и время больше экономится.

Согласен
Но я говорю про конкретный случай, если посмотреть начало темы, то дефекты мы имеем в определенных местах, значит штамп был один и полоса не крутилась...



[Alex Ponomarev]

Предлагаю сначала, с помощью микроскопа определить характер образования полос, и от этого "плясать".



[Железный]

Предлагаю сначала, с помощью микроскопа определить характер образования полос, и от этого "плясать".

Александр, а как это можно понять?
"На пальцах" поясните, если возможно.



[Alex Ponomarev]

Не знаю, как на пальцах....
Могу предложить эксперимент.
Берёте полоску жести, в одном месте наносите удар зубилом, в другом царапаете полоску шилом.
След зубила будет подобием удара от штампа, след от шила подобием царапин от протяжки.
Изучите края углублений, они будут сильно отличаться.



[Железный]

Не знаю, как на пальцах....
Могу предложить эксперимент.
Берёте полоску жести, в одном месте наносите удар зубилом, в другом царапаете полоску шилом.
След зубила будет подобием удара от штампа, след от шила подобием царапин от протяжки.
Изучите края углублений, они будут сильно отличаться.

попробую.



[Alex Ponomarev]

Удачи.



[ВВВ]

Как по мне, это полосы не от штампа, а от сортировки листов металла еще далеко до штамповочного цеха. Согласен только по работе вырубного штампа и по следам его дефектов у самого края вырубки.



[Железный]

Как по мне, это полосы не от штампа, а от сортировки листов металла еще далеко до штамповочного цеха. Согласен только по работе вырубного штампа и по следам его дефектов у самого края вырубки.

Денис, рад, что и ты посетил "Щиты". Плохо представляю, как могут быть на 100% идентичные следы от сортировки, что на стали, что на цинке.



[Железный]

Детали для вырубания отверстий в штампе могли переставляться?
Имею ввиду для вырубания в прижимных пластинах.



[Alex Ponomarev]

Детали для вырубания отверстий в штампе могли переставляться?
Имею ввиду для вырубания в прижимных пластинах.

Могли затачиваться, могли и меняться.



[Железный]

Могли затачиваться, могли и меняться.

Спасибо.



[Alex Ponomarev]

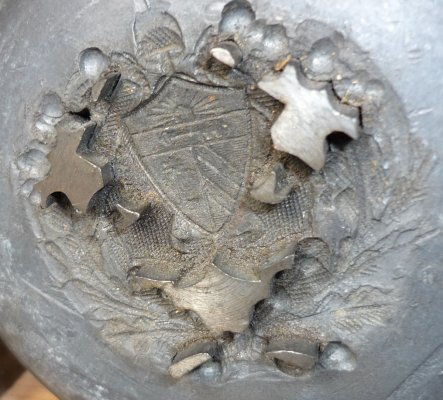

Вариант крепления вырубных элементов на штампе:



[Железный]

Вариант крепления вырубных элементов на штампе:

Спасибо



[Alex Ponomarev]

Вариант крепления вырубных элементов на штампе:

Каждый элемент крепится отдельно, простым закерниванием по краям.



[Железный]

Каждый элемент крепится отдельно, простым закерниванием по краям.

Не понял.



[znachok]

Запрессовывается керном



[Alex Ponomarev]

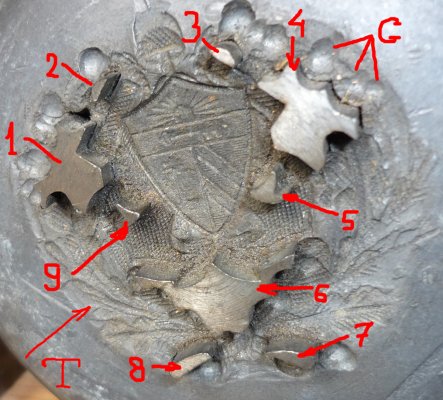

Т- тело (основа ) штампа.
1-9 - вырубные элементы.
С - следы от керна для фиксации вырубного элемента №4 в теле штампа.



[Железный]

С - следы от керна для фиксации вырубного элемента №4 в теле штампа.

Можно почитать или посмотреть, например, на ютубе? Потому, что далек от этого и не очень понимаю.



[Alex Ponomarev]

Если найду, дам ссылку.
