Штамповка.

[Alex Ponomarev]

Чтобы приступить к штамповке знака, сначала нужно изготовить заготовку из которой будет штамповаться знак.
Берём хорошо прокатанную пластину качественного металла(если металл будет прокатан плохо, после нагрева при пайке или наложении эмали знак будет менять геометрию или вспучиваться) и с помощью пресса вырубаем заготовки.

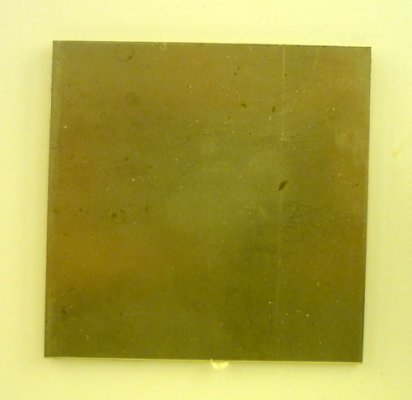

В результате получаем к примеру вот такую заготовку:



[Alex Ponomarev]

А это идёт в отходы.



[Alex Ponomarev]

Берём заготовку, и под пресс, где у нас уже установлены штамп с ответной частью.



[Alex Ponomarev]

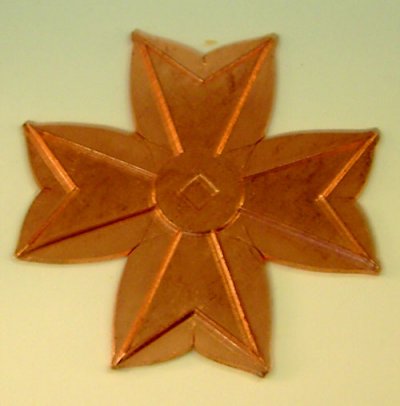

Нажимаем на педаль пресса и получаем вот такой полуфабрикат:



[Alex Ponomarev]

Необходимо отметить, что не всегда так просто подготовить заготовку к штамповке!!!
В случае, если штампуется сталь, её предварительно нужно отпустить(термическая обработка).
Если заготовка имеет большую массу или толщину, для придания ей пластичности перед штамповкой её также необходимо поместить в термошкаф и прогреть до нужной температуры.
То же самое и при штамповке цинка, мы помним, что он наиболее пластичен в интервале температур 100-150 градусов Цельсия:
http://www.ak-group.ru/forum/showthread.php?t=1210



[Alex Ponomarev]

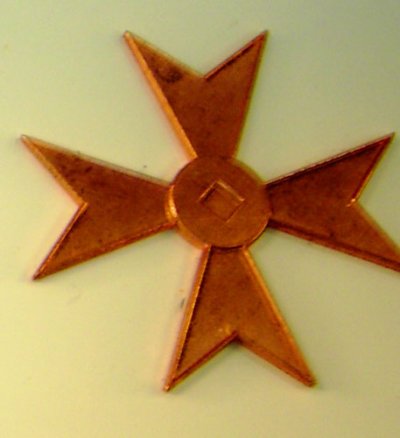

Снова процесс вырубки, чтобы убрать образовавшиеся наплывы лишнего металла и получаем следущую стадию заготовки знака.



[Alex Ponomarev]

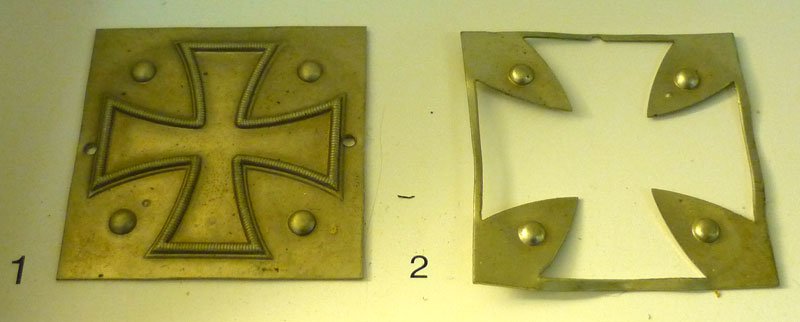

Примерно те же стадии и при производстве рамки Железного креста:
(Обратите внимание на круглые выступы на пластине, они служат для правильной фиксации заготовки на штампе)



[Alex Ponomarev]

И изготовление сердцевины Железного креста...



[Alex Ponomarev]

Иногда штамповку производят в несколько заходов.
В качестве примера изготовление пряжки.
Стадии:
1. Заготовка(пластина)
2. Отштампован центр пряжки, вырублены края и отверстия.
3. Отштамповано поле пряжки.
4. Загнуты края пряжки.



[Alex Ponomarev]

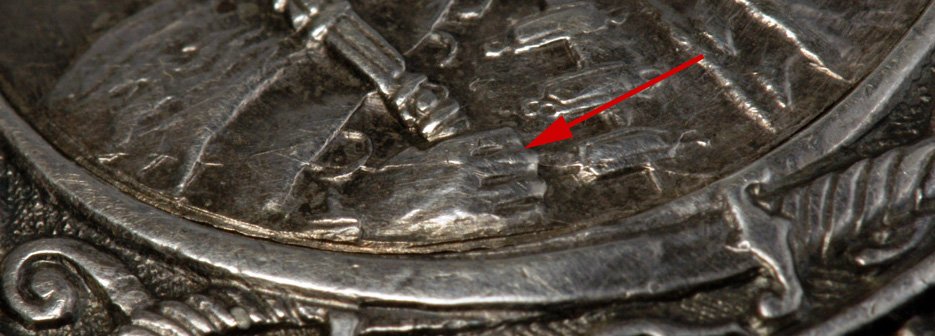

Так как после штамповки частицы металла налипают на штампе, при изготовлении наград, после КАЖДОГО отштампованного знака штамп продувают сжатым воздухом.
В противном случае, мелкие частицы металла заготовки будут "забивать" мелкие детали штампа и часть рельефа знака будет искажаться.



[Alex Ponomarev]

Современная штамповка массовых деталей производится многопроходными совмещёнными штампами на прессах с автоматизированной подачей заготовки.
При производстве наград эта технология НЕ ПРИМЕНЯЕТСЯ!!!

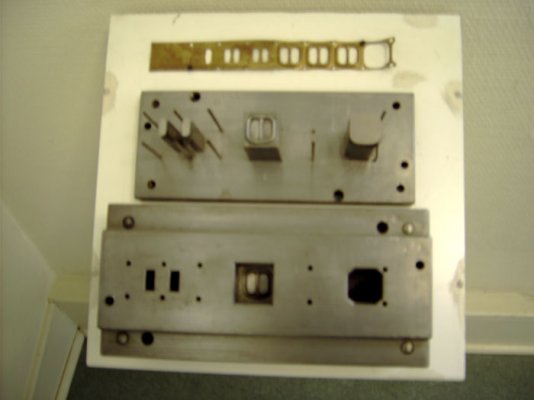

В качестве примера сложный штамп на три операции для производства пряжек.
1. Вырубка отверстий.
2. Собственно штамповка пряжки.
3. Вырубка пряжки.
(Приношу извинения за размытое фото, такое уж у меня получилось)



[Владимир Бачурин]

Саша, спасибо за информацию. Интересно было на шатмп обычной рамочной пряжки взглянуть... Есть ли ещё какянибудь информация по штамповке пряжек, особенно алюминия????



[Владимир Бачурин]

По прягам я так понимаю, была сталь и рамочная(никель или мельхиор) на картинках???



[Alex Ponomarev]

По прягам я так понимаю, была сталь и рамочная(никель или мельхиор) на картинках???

Посмотрю фото, что там ещё было...
То что показал было "в живую".
Вот это может интересно будет:
http://www.ak-group.ru/forum/showthread.php?t=1344



[Железный]

Примерно те же стадии и при производстве рамки Железного креста:
(Обратите внимание на круглые выступы на пластине, они служат для правильной фиксации заготовки на штампе)

Александр, не удалось узнать на сколько максимум хватало штампа?
Поднимаю старый свой вопрос, так сказать.
Все еще пытаюсь найти верные данные. И разлет громадный...От 7 до 40 тысяч из разных источников.



[Alex Ponomarev]

Нет, так и не прояснилось, никто не может определённо сказать из-за слишком большого количества факторов влияющих на это.
Тем более, что в связи с совершенствованием материалов, современные штампы выдерживают гораздо большие нагрузки.



[ВВВ]

Например штампа для таблетки на Хмеля 3,хватило на 3200 экземпляров.Причём трещина на нём пошла уже на 1000 с небольшим отпечатке.



[Alex Ponomarev]

Например штампа для таблетки на Хмеля 3,хватило на 3200 экземпляров.Причём трещина на нём пошла уже на 1000 с небольшим отпечатке.

Хороший пример!!!
И это серебро!!!!



[Владимир Бачурин]

Саша, помнишь наш разговор по алюминию??? Чтнибудь удалось выяснить...???



[Alex Ponomarev]

Саша, помнишь наш разговор по алюминию??? Чтнибудь удалось выяснить...???

Помню, обещали после 10-го числа человек вернётся и расскажет.
