Штамповка.
- Автор темы Alex Ponomarev
- Дата начала
Alex Ponomarev
Модератор
Alex Ponomarev
Модератор
Alex Ponomarev
Модератор
Alex Ponomarev
Модератор
Alex Ponomarev
Модератор
Владимир Бачурин
Участник АК
Саша, помнишь наш разговор об алюминии...

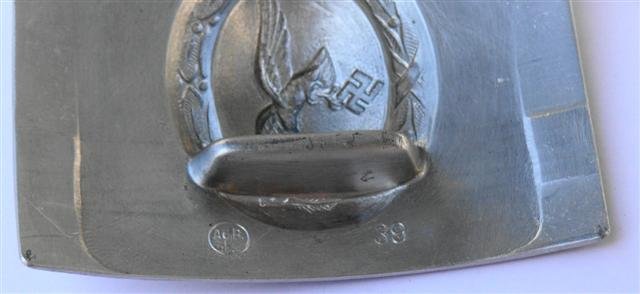

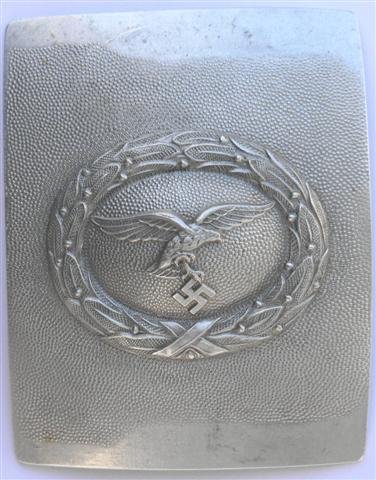

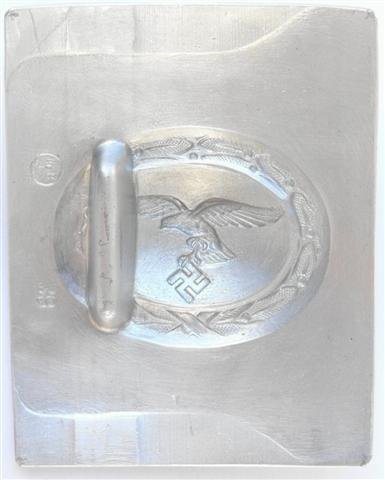

Вот заготовка(из частной западной коллекции), отштампованная уже,п-образный крюк прилит, но не рассверлен, дальше осталось только вырубка, после вырубки пробивают или просверливают отверстия под "перекладину", просверливают п-образный крюк, загибают борта пряжки и "уши", устанавливают "перекладину", красят или "серебрят", и напоследок устанавливают подвижную трубку с зубьями. Эти части не красят, в отличие от стальных пряжек, но и там есть исключения, где у некоторых производителей пропускают процесс покраски этих частей.
Вот заготовка(из частной западной коллекции), отштампованная уже,п-образный крюк прилит, но не рассверлен, дальше осталось только вырубка, после вырубки пробивают или просверливают отверстия под "перекладину", просверливают п-образный крюк, загибают борта пряжки и "уши", устанавливают "перекладину", красят или "серебрят", и напоследок устанавливают подвижную трубку с зубьями. Эти части не красят, в отличие от стальных пряжек, но и там есть исключения, где у некоторых производителей пропускают процесс покраски этих частей.
Вложения
Alex Ponomarev
Модератор
Наглядно, только вопрос так и остался как этот "крюк" закреплён на пластину...
Владимир Бачурин
Участник АК
Наглядно, только вопрос так и остался как этот "крюк" закреплён на пластину...
Я бы сказал что припаян, но как это было сделано технически, не знаю.
Alex Ponomarev
Модератор
Припаян он быть не может, алюминий можно приварить использую сварку под аргоном, но в таком случае были бы хорошо видны следы сварки.
Владимир Бачурин
Участник АК
Согласен, некорректо выразился....
Tango-1
Местный
Процесс на наших заводах называют "жидкой штамповкой". Подробности можно узнать на любом авиастроительном производстве. Или производящем части для самолетов...
Владимир Бачурин
Участник АК
Правильно я понимаю, что грубо это можно назвать "приливом"???
Т.е. в пресс-форму перед штамповкой заливается алюминий для крюка..
Tango-1
Местный
Самое главное я сказал :-)) Просто забейте "жидкая штамповка" в Гугл и все станет понятно...
Alex Ponomarev
Модератор
Несколько видео, которые показываеют различные этапы изготовления штампов.
Правда на примере монет, но общее представление о процессе дают.
1. [URL="http://www.youtube.com/watch?v=DkHFNnOK3Bg"]http://www.youtube.com/watch?v=DkHFNnOK3Bg[/URL]
2. http://www.dailymotion.com/video/x8zs1z_making-limited-coins-and-how-you-bu_school
Правда на примере монет, но общее представление о процессе дают.
1. [URL="http://www.youtube.com/watch?v=DkHFNnOK3Bg"]http://www.youtube.com/watch?v=DkHFNnOK3Bg[/URL]
2. http://www.dailymotion.com/video/x8zs1z_making-limited-coins-and-how-you-bu_school
tiff
Участник АК
Спасибо огромное
Bonewur
Участник АК
Классные ссылки
Alex Ponomarev
Модератор
А вот это лучшее видео об изготовлении штампов.
Только здесь показывают изготовление рабочего штампа с мастер-штампа, закалку и полировку штампа.
Первые две трети видео про изготовление дорог можно пропустить, хотя "пользователям" российских автобанов полезно будет ознакомиться.
http://video.mail.ru/mail/sonnerhell/_myvideo/1.html
Только здесь показывают изготовление рабочего штампа с мастер-штампа, закалку и полировку штампа.
Первые две трети видео про изготовление дорог можно пропустить, хотя "пользователям" российских автобанов полезно будет ознакомиться.
http://video.mail.ru/mail/sonnerhell/_myvideo/1.html
Tango-1
Местный
Просто как "хрестоматийные" иллюстрации к терминам

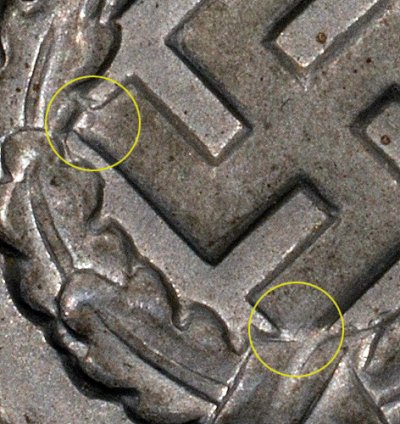

1. Эфекты штампа.
- Для "вычисления" эффекта конкретного штампа нужно сравнение как минимум 2-ух экземпляров. Как пример своеобразной особенности "дизайна" - нижний луч свастики, заходящей за венок. А как "помарки" резчика переводника - заусеница на левом луче...
